WEB интерфейс программы «Альфалокатор» – примеры отображения

1. Экран авторизации

2. Экран главной страницы с возможностью быстрого доступа ко всем пунктам меню

3. Меню «Контроль». Тепловая карта (отображение цветом областей и точек наиболее частого нахождения)

a) В помещениях на планах

б) На карте местности

4. Меню «Контроль». Трек (траектория) движения на карте

5. Меню «Контроль». Окно контроля с выделенными цветом зонами доступа

На плане здания отображаются запрещенные и разрешенные зоны. При входе и выходе в запрещенную зону формируется сообщение о нарушении, которое сохраняется в базу данных, отображается в консоли и отправляется на электронную почту и в МАКС ответственному лицу.

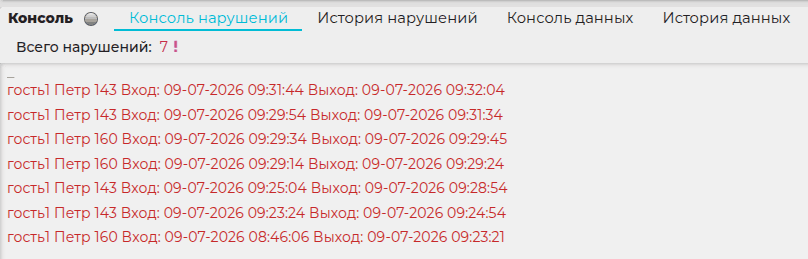

6. Меню «Контроль». Консоль нарушений доступа

7. Меню «Контроль». Трек перемещения объекта контроля и отчет о продвижении объекта контроля за неделю

8. Меню «Контроль». Отчет за неделю о передвижениях объекта контроля, сформированный в формате pdf

Содержит обобщённую информацию о нахождении в разрешенных и запрещенных зонах, графический анализ и подробные табличные данные нахождения по каждому помещению. Отчет может быть сохранен в виде файла.

9. Меню «Контроль». Отчет по подразделению

10. Меню «Контроль». Отчет по помещению, этажу, зданию

11. Меню «Каталоги»

Программа предоставляет возможность самостоятельного конфигурирования с помощью встроенных редакторов:

• Редактор структуры организации
• Редактор датчиков
• Редактор типов планов
• Редактор планов зданий
• Редактор маяков (Анкеров)
• Редактор правил доступа
• Редактор типов доступа

Доступ к редакторам обеспечивается через меню «Каталоги» или через виджеты из главного экрана.

12. Меню «Каталоги». Редактор структуры организации

Позволяет создавать и редактировать организацию и ее подразделения, включая сотрудников. Этим сотрудникам будут выдаваться датчики (бейджи), по размеру и форме напоминающие пропуска.

13. Меню «Каталоги». Редактор датчиков

Позволяет добавлять в программу датчики, редактировать их, привязывать датчики к сотрудникам.

14. Меню «Каталоги». Редактор типов планов

Позволяет в визуализированном интерфейсе, сразу видеть результат, настраивать формат, цвет, толщину линий, а также цвет и прозрачность заливки полигонов (помещений этажей, зданий, территорий).

15. Меню «Каталоги». Редактор планов зданий

Позволяет создавать на карте в формате полигонов территорию, здания, этажи, помещения трех уровней и рабочие места, которым в редакторе правил доступа назначается доступ для сотрудников, к которым прикреплены датчики.

16. Меню «Каталоги». Редактор маяков (Анкеров)

Позволяет устанавливать местоположения маяков (анкеров) на карте, при этом автоматически определяются их координаты, которые потом вводятся в анкера. По анкерам бейджи определяют свое местоположение в помещении с высокой точностью без спутниковой геолокации.

17. Меню «Каталоги». Редактор правил доступа

Позволяет создавать и редактировать правила доступа подразделениям к помещениям. Правила доступа: «Запрещен», «Разрешен», «Рабочее место» установлены по умолчанию. По желанию заказчика могут быть изменены.

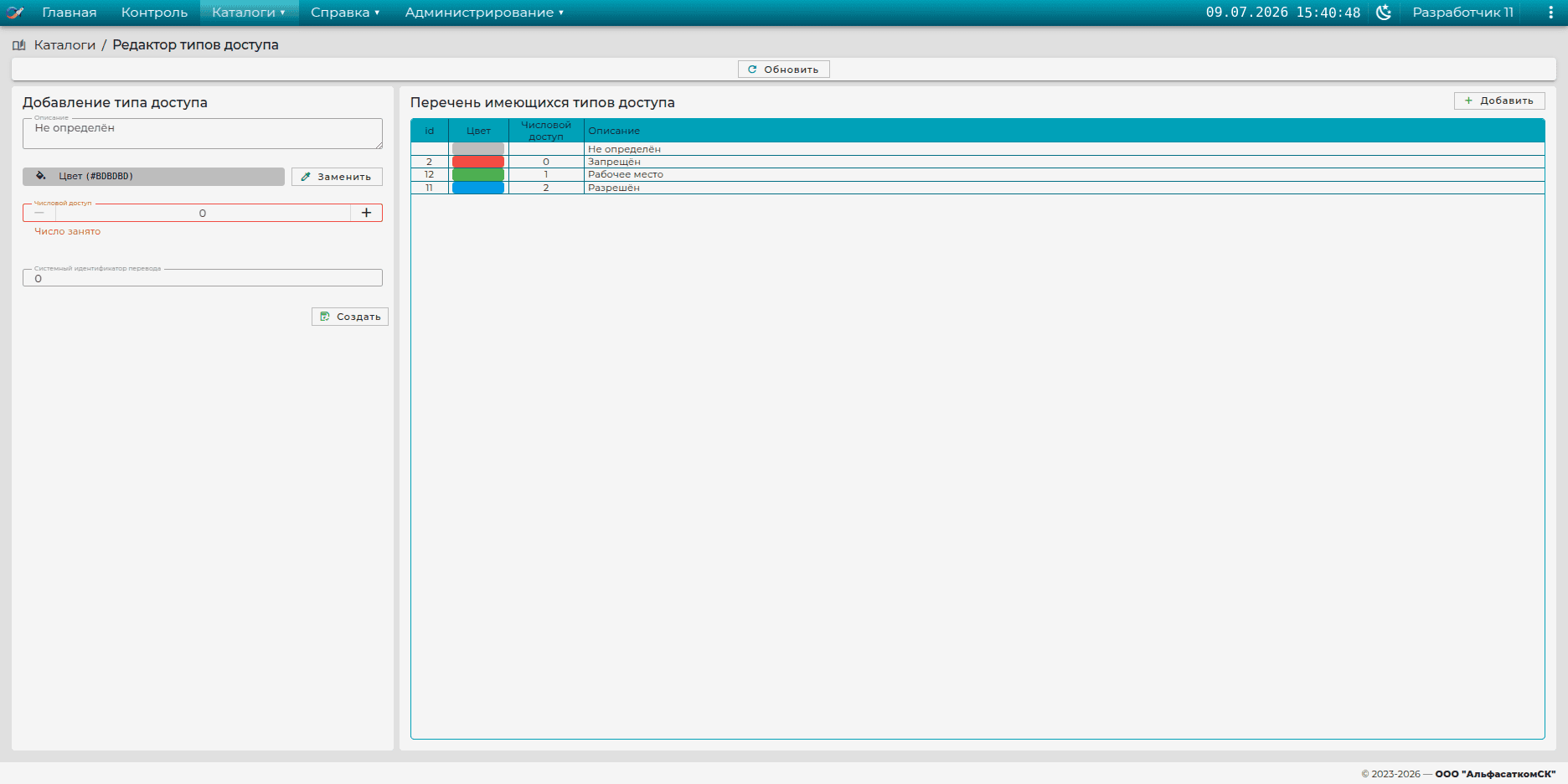

18. Меню «Каталоги». Редактор типов доступа

19. Меню «Справка».

Программа предоставляет возможность добавления, хранения, просмотра и скачивания документов в различных форматах
